Trong hệ thống điện dự phòng, bộ chuyển nguồn tự động ATS (Automatic Transfer Switch) đóng vai trò cực kỳ quan trọng. Đây là thiết bị đảm bảo nguồn điện luôn được cấp liên tục, kể cả khi lưới điện bị gián đoạn. Việc đấu nối ATS đúng kỹ thuật với máy phát điện không chỉ giúp hệ thống vận hành ổn định mà còn đảm bảo an toàn cho cả công trình và thiết bị. Bài viết này sẽ hướng dẫn bạn cách đấu nối bộ chuyển nguồn tự động ATS với máy phát điện một cách chi tiết, đồng thời giải thích lợi ích, nguyên lý hoạt động và những lưu ý quan trọng khi lắp đặt.
Nguyên lý hoạt động của bộ chuyển nguồn ATS
Chuyển mạch tự động giữa hai nguồn điện
Bộ ATS có chức năng chuyển đổi tự động giữa nguồn điện lưới và nguồn máy phát. Khi lưới điện hoạt động bình thường, ATS sẽ cho phép dòng điện từ lưới cấp cho tải. Ngược lại, khi có sự cố mất điện, ATS lập tức nhận tín hiệu và kích hoạt máy phát điện. Khi máy phát hoạt động ổn định, ATS sẽ chuyển tải sang nguồn máy phát mà không cần sự can thiệp thủ công.
Tín hiệu điều khiển máy phát điện
ATS không chỉ đơn thuần chuyển mạch mà còn đóng vai trò điều khiển khởi động và dừng máy phát. Khi điện lưới mất, ATS phát tín hiệu khởi động máy phát. Sau khi điện lưới phục hồi, ATS sẽ chuyển tải trở lại lưới, ngắt máy phát và đưa hệ thống về trạng thái ban đầu.
Cơ chế bảo vệ hệ thống điện
ATS được tích hợp các chức năng bảo vệ quá dòng, mất pha, đảo pha hoặc điện áp bất thường. Nhờ vậy, hệ thống được bảo vệ khỏi các sự cố điện có thể gây cháy nổ hoặc hư hỏng thiết bị. Tùy theo model, ATS còn có thể tích hợp chức năng giám sát từ xa.
Lợi ích của việc sử dụng ATS trong hệ thống điện
Tự động hóa hoàn toàn
Với ATS, hệ thống điện dự phòng vận hành hoàn toàn tự động. Người vận hành không cần phải can thiệp khi có mất điện hay cần chuyển đổi nguồn, điều này giúp tiết kiệm thời gian và đảm bảo an toàn hơn so với chuyển mạch thủ công.
Giảm thời gian ngắt quãng điện năng
Nhờ khả năng phản ứng nhanh, ATS giúp giảm tối đa thời gian mất điện cho các thiết bị. Điều này rất quan trọng với các công trình như bệnh viện, nhà máy, trung tâm dữ liệu – nơi yêu cầu điện liên tục và ổn định.
Tăng tuổi thọ thiết bị điện
Việc chuyển mạch đúng kỹ thuật và ổn định giúp giảm thiểu sốc điện, dòng điện tăng đột ngột hoặc các lỗi quá tải đột xuất. Từ đó bảo vệ các thiết bị điện và kéo dài tuổi thọ hệ thống.

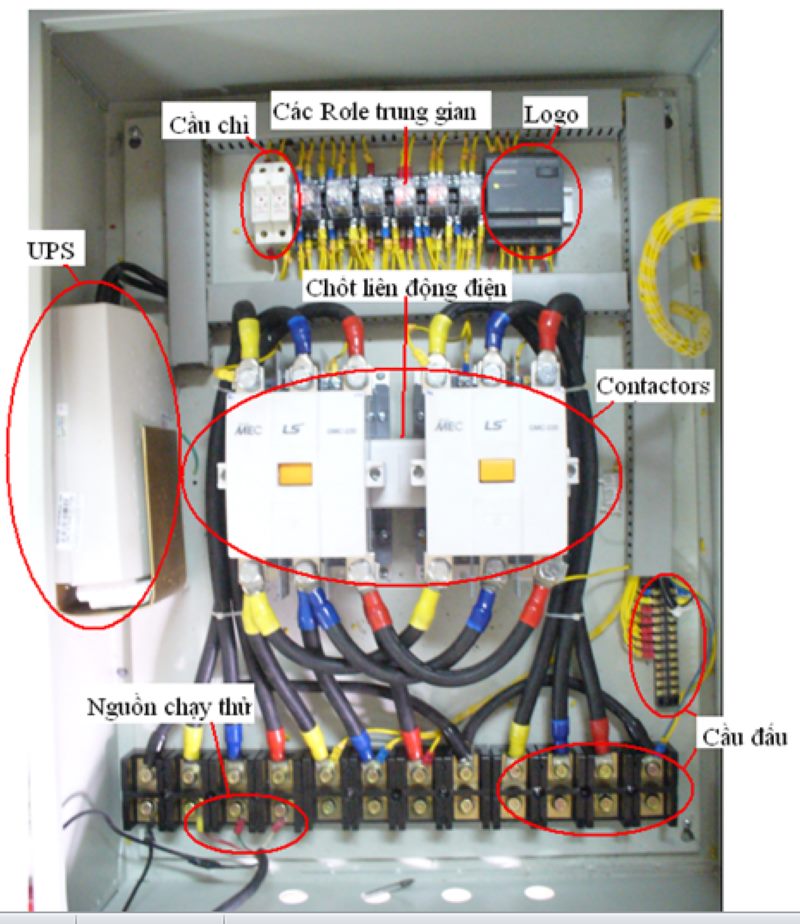

Cấu tạo cơ bản của bộ ATS
Bộ tiếp điểm (Contactor hoặc MCCB)
Đây là bộ phận chính cho phép kết nối và ngắt kết nối nguồn điện từ lưới hoặc từ máy phát đến tải. Các tiếp điểm thường được thiết kế chịu tải cao, có tuổi thọ lớn, hoạt động bền bỉ trong nhiều năm.
Hệ thống điều khiển trung tâm
Bộ vi xử lý hoặc relay trong ATS nhận tín hiệu từ nguồn điện, so sánh điện áp, tần số, và đưa ra quyết định chuyển mạch. Một số ATS hiện đại còn có màn hình LCD hiển thị thông số và nút điều chỉnh tay khi cần thiết.
Cảm biến và mạch giám sát điện
Cảm biến giám sát giúp ATS biết được thời điểm điện lưới mất, điện máy phát đã ổn định để chuyển đổi chính xác. Đây là thành phần giúp nâng cao độ tin cậy cho toàn hệ thống.
Chuẩn bị trước khi đấu nối ATS
Kiểm tra sơ đồ nguyên lý
Trước khi đấu nối, cần có sơ đồ mạch điện tổng thể bao gồm điện lưới, máy phát, ATS và phụ tải. Việc có sơ đồ giúp kỹ thuật viên xác định rõ vị trí, chức năng và các điểm kết nối điện.
Xác định công suất phù hợp
Công suất của ATS phải bằng hoặc lớn hơn công suất phụ tải cần cấp. Ngoài ra, công suất máy phát cũng cần được tính toán để đảm bảo không quá tải khi chuyển đổi nguồn.
Lựa chọn vị trí lắp đặt an toàn
Bộ ATS nên được lắp đặt ở nơi khô ráo, tránh hơi nước hoặc bụi bẩn. Nên đặt gần tủ điện chính để dễ dàng kết nối, đồng thời hạn chế tổn hao điện khi truyền tải.

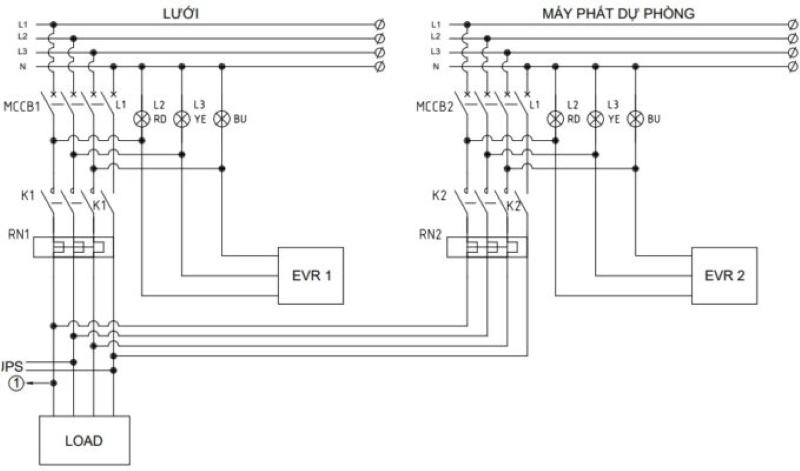

Hướng dẫn đấu nối bộ ATS với máy phát điện
Bước 1: Ngắt toàn bộ nguồn điện
Trước khi tiến hành đấu nối, cần đảm bảo toàn bộ hệ thống điện đang ở trạng thái ngắt để tránh rủi ro chập cháy hoặc điện giật. Cần có đồng hồ kiểm tra điện áp để xác nhận an toàn.
Bước 2: Đấu nối nguồn điện lưới vào ATS
Cổng vào của ATS (thường ký hiệu là LINE hoặc SOURCE) sẽ được đấu nối với đầu ra của điện lưới. Dây pha, dây trung tính và dây nối đất cần được đấu đúng thứ tự và siết chặt để đảm bảo tiếp xúc tốt.
Bước 3: Đấu nguồn máy phát vào ATS
Tương tự điện lưới, đầu ra từ máy phát sẽ được kết nối vào cổng INPUT GEN trên ATS. Đảm bảo các pha và trung tính từ máy phát đúng thứ tự để tránh lỗi lệch pha hoặc ngược pha.
Bước 4: Đấu tải đầu ra
Đầu ra tải (LOAD OUTPUT) sẽ nối từ ATS đến các tủ điện phân phối trong công trình. Đây là phần điện năng sau khi đã được lựa chọn từ lưới hoặc máy phát. Cần kiểm tra kỹ kích cỡ dây, thiết bị bảo vệ kèm theo.
Bước 5: Đấu dây tín hiệu điều khiển máy phát
ATS cần gửi tín hiệu đến máy phát để khởi động khi mất điện và ngắt máy khi lưới điện hồi phục. Dây tín hiệu thường là cặp dây điều khiển (START/STOP) được đấu đúng vị trí theo hướng dẫn máy phát.
Bước 6: Kiểm tra và vận hành thử
Sau khi hoàn tất đấu nối, tiến hành kiểm tra lại các đầu nối, siết chặt các đầu dây và vệ sinh bảng mạch. Bật nguồn và thử nghiệm chuyển đổi giữa điện lưới và máy phát để chắc chắn ATS hoạt động ổn định.
Những lưu ý khi sử dụng và bảo trì ATS
Kiểm tra định kỳ hệ thống
Nên kiểm tra định kỳ bộ ATS hàng tháng hoặc hàng quý, đặc biệt sau khi máy phát hoạt động. Các đầu nối, tiếp điểm hoặc bảng mạch điều khiển cần được làm sạch và siết chặt lại nếu cần.
Tránh tải quá công suất
Không nên để tổng phụ tải vượt công suất thiết kế của ATS hoặc máy phát. Điều này có thể khiến ATS hoạt động sai lệch, gây nguy cơ cháy hoặc hỏng thiết bị.
Bảo vệ chống sét và quá áp
Hệ thống ATS nên được trang bị bộ chống sét lan truyền và ổn áp để đảm bảo an toàn khi có sự cố điện áp bất thường từ lưới.
Bộ chuyển nguồn tự động ATS là một thiết bị không thể thiếu trong các hệ thống điện dự phòng, giúp đảm bảo nguồn điện liên tục và ổn định cho mọi công trình. Việc đấu nối ATS với máy phát điện cần được thực hiện đúng kỹ thuật để đảm bảo an toàn, hiệu quả và tăng tuổi thọ thiết bị. Bài viết trên đã hướng dẫn chi tiết từ nguyên lý hoạt động đến cách lắp đặt bộ ATS, giúp bạn có cái nhìn toàn diện và dễ dàng triển khai thực tế. Nếu bạn không am hiểu kỹ thuật, nên nhờ đến sự hỗ trợ của kỹ sư điện chuyên nghiệp để đảm bảo an toàn tuyệt đối cho hệ thống.
